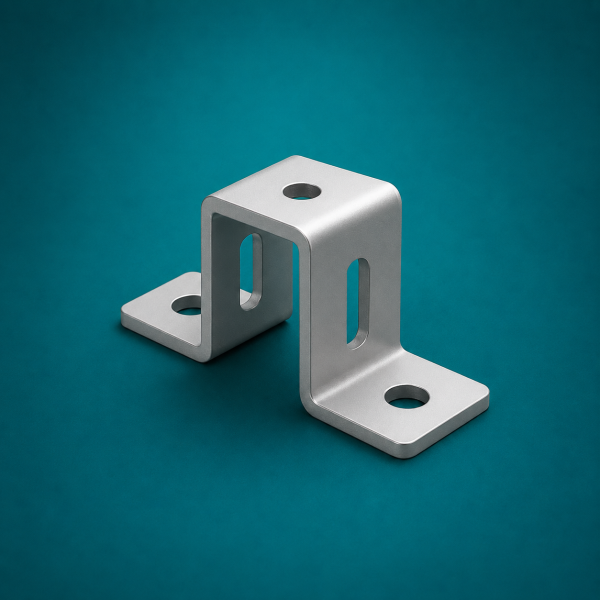

بست اتصال امگا (Ω) از جنس فولاد ST37
بست اتصال امگا (Ω) یکی از قطعات کاربردی در نصب و اتصال اجزای سازه‌های فلزی و آلومینیومی است که از فولاد ST37 ساخته می‌شود. طراحی این بست با فرم مشابه حرف یونانی امگا، امکان ایجاد نقاط اتصال مستحکم و تثبیت قطعات را در ساختارهای مختلف فراهم می‌کند. استفاده از پوشش سطحی داکرومات نیز به افزایش مقاومت قطعه در برابر خوردگی کمک می‌کند.
این بست معمولاً از ورق فولادی با ضخامت حدود ۳ میلی‌متر تولید می‌شود و دارای سه سطح تماس و چند سوراخ پانچ‌شده است. سوراخ‌ها بسته به نوع طراحی می‌توانند به‌صورت دایره‌ای یا لوبیایی باشند. سوراخ‌های دایره‌ای برای ایجاد اتصالات ثابت و سوراخ‌های لوبیایی برای تنظیم موقعیت قطعات و ایجاد انعطاف بیشتر هنگام نصب کاربرد دارند.
نصب بست امگا با استفاده از پیچ و مهره‌های استاندارد M6 تا M10 انجام می‌شود. این قطعه با برخورداری از استحکام مکانیکی مناسب، در سازه‌های صنعتی سبک، استراکچرهای آلومینیومی، تجهیزات نمایشگاهی، سیستم‌های خورشیدی و قفسه‌بندی‌های فلزی قابل استفاده است.
طراحی و ساختار بست اتصال امگا
بست امگا با طراحی خاص خود، امکان اتصال و تثبیت قطعات را در بخش‌های مختلف سازه فراهم می‌کند. شکل هندسی این قطعه باعث ایجاد چند سطح تماس می‌شود که می‌توانند متناسب با نوع اتصال و شرایط نصب مورد استفاده قرار گیرند.
جنس فولادی ST37، در کنار ضخامت مناسب ورق، به استحکام مکانیکی بست کمک می‌کند. با این حال، میزان تحمل نیروهای کششی و برشی به ابعاد قطعه، تعداد و محل سوراخ‌ها، نوع پیچ و مهره و شرایط بارگذاری بستگی دارد.
پوشش داکرومات و مقاومت در برابر خوردگی
یکی از ویژگی‌های این بست، استفاده از پوشش سطحی داکرومات است. این پوشش با هدف افزایش مقاومت قطعه در برابر خوردگی و بهبود دوام آن در شرایط محیطی مختلف به کار می‌رود. انتخاب پوشش مناسب، به‌ویژه در سازه‌های صنعتی و سیستم‌های خورشیدی که در معرض رطوبت و عوامل محیطی قرار دارند، اهمیت زیادی دارد.
نحوه نصب و اتصالات
بست اتصال امگا با استفاده از پیچ و مهره‌های استاندارد در محدوده سایز M6 تا M10 نصب می‌شود. انتخاب سایز مناسب اتصالات باید بر اساس ابعاد قطعات، نوع پروفیل و نیروهای واردشده به سازه انجام شود.
وجود سوراخ‌های دایره‌ای و لوبیایی در طراحی بست، امکان استفاده از آن را در شرایط مختلف فراهم می‌کند. سوراخ‌های دایره‌ای برای ایجاد اتصال ثابت مناسب هستند، درحالی‌که سوراخ‌های لوبیایی امکان تنظیم موقعیت و تسهیل فرآیند نصب را فراهم می‌کنند.
کاربردهای بست اتصال امگا
بست امگا در بخش‌های مختلف سازه‌های فلزی و صنعتی کاربرد دارد. از مهم‌ترین موارد استفاده این قطعه می‌توان به موارد زیر اشاره کرد:
-
اتصال و تثبیت اجزای استراکچرهای آلومینیومی
-
استفاده در سازه‌های نصب پنل‌های خورشیدی
-
اتصال قطعات در سازه‌های صنعتی سبک
-
نصب و مونتاژ تجهیزات نمایشگاهی
-
استفاده در سیستم‌های قفسه‌بندی فلزی
-
ایجاد اتصالات مکانیکی در مجموعه‌های مختلف سازه‌ای

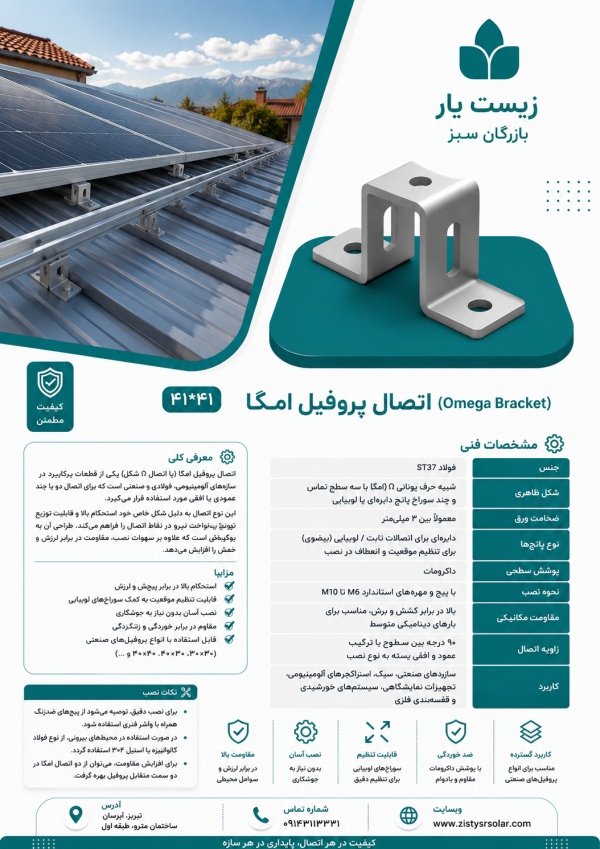

مشخصات فنی بست اتصال امگا (Ω)
بست اتصال امگا از فولاد ST37 با ضخامت معمول حدود ۳ میلی‌متر ساخته می‌شود و دارای طراحی هندسی مشابه حرف یونانی Ω، سه سطح تماس و چند سوراخ پانچ‌شده دایره‌ای یا لوبیایی است. پوشش سطحی داکرومات برای افزایش مقاومت در برابر خوردگی در نظر گرفته شده و نصب قطعه با پیچ و مهره‌های استاندارد M6 تا M10 انجام می‌شود.
این بست برای ایجاد اتصالات مکانیکی در سازه‌های صنعتی سبک، استراکچرهای آلومینیومی و سیستم‌های خورشیدی قابل استفاده است. زاویه اتصال معمولاً بر اساس طراحی قطعه و شرایط نصب تعیین می‌شود و در برخی کاربردها، سطوح اتصال با زاویه ۹۰ درجه نسبت به یکدیگر قرار می‌گیرند.
انتخاب بست مناسب برای استراکچر خورشیدی
برای انتخاب بست امگا مناسب در پروژه‌های خورشیدی، باید به ضخامت ورق، جنس قطعه، نوع پوشش، ابعاد سوراخ‌ها و سازگاری آن با پروفیل‌های مورد استفاده توجه کرد. همچنین میزان بار وارده، شرایط نصب و عوامل محیطی در انتخاب نوع اتصال اهمیت دارند.
انتخاب صحیح بست و اتصالات متناسب با طراحی سازه، به افزایش استحکام، دوام و ایمنی مجموعه کمک می‌کند.
